TF系列精密空調

產品詳情

一、TF系列介紹

1.1、產品簡介

TF系列精密空調主要用于金融、政府、企業等行業的數據中心，網絡機房，為服務器、網絡設備、通信設備提供穩定的溫度環境、濕度環境以及潔凈環境，保障其主設備穩定運行。

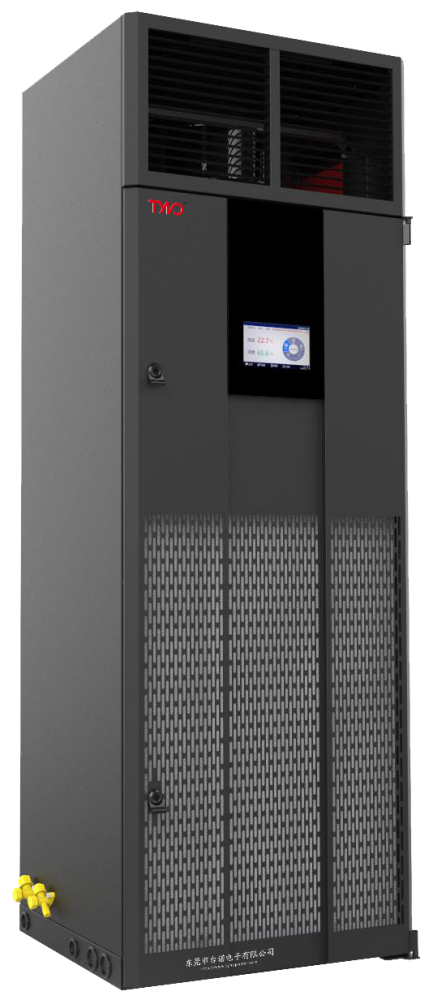

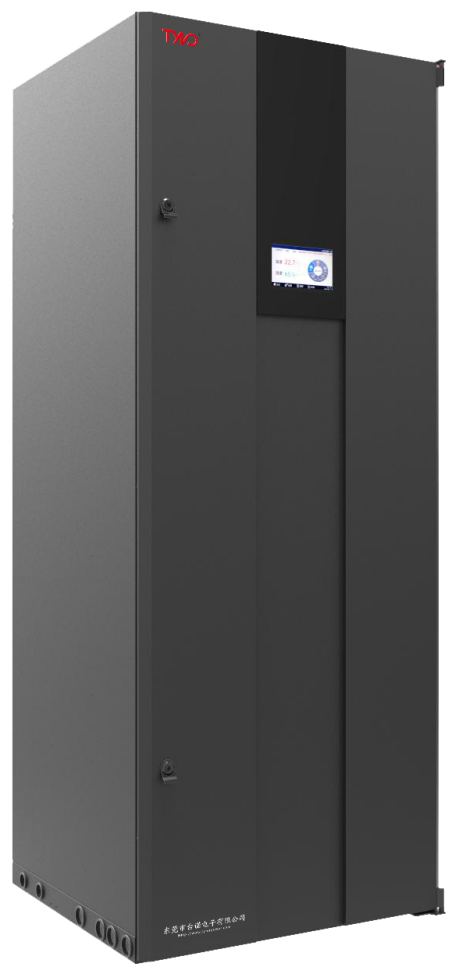

TF5-25KW外觀

TF系列精密空調

上送風系列下送風系列

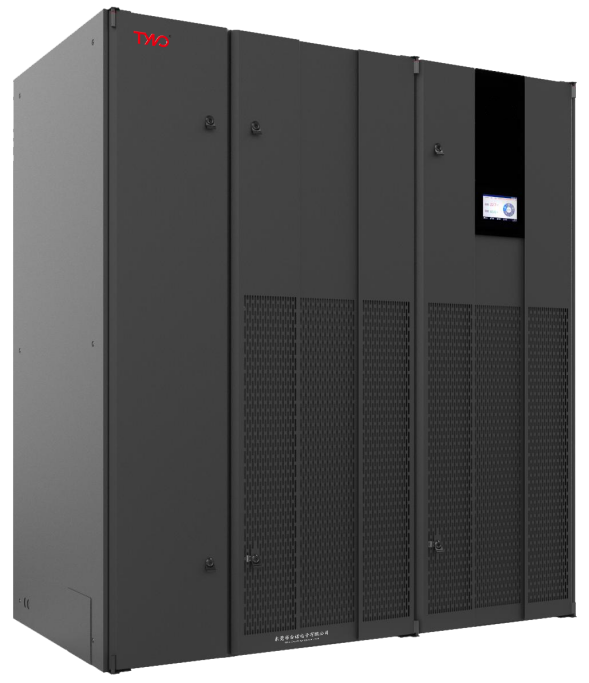

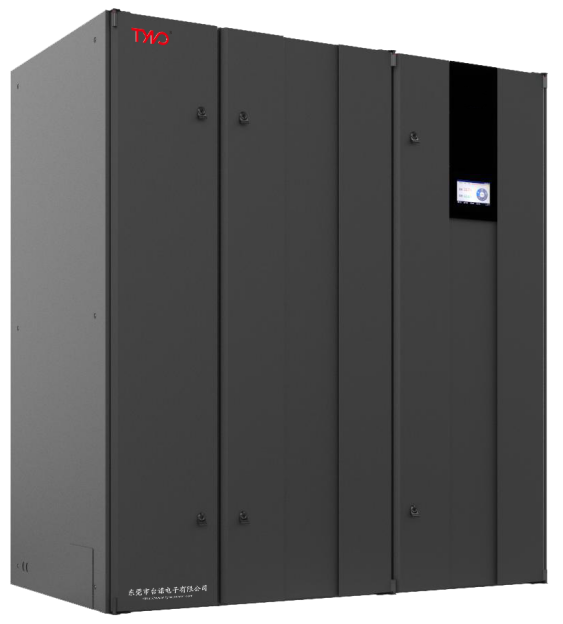

TF30-100KW外觀

TF系列精密空調

上送風系列下送風系列

產品具有高性價比、節能、環保及專業精密空調特點。冷量范圍從30kW～100kW，制冷型式風冷、水冷/乙二醇冷、冷凍水各種形式。送風方式包括上送風、上前送風和下送風、下前送風。標準系列可加裝氟泵節能模塊，在寒冷季節使用自然冷源，為用戶節省運行費用，滿足日益強烈的節能需求。

1.2、產品應用范圍

1) 數據中心、數據機房

2) 移動、聯通通信基站

3) 戶外機房、尋呼機房

4) 微波及衛星地面站

5) 網絡機房、控制中心

1.3、產品主要特點

1) 機組配置恒溫、恒濕功能，采用大風量、高顯熱比的設計，滿足專業機房的需求。

2) 精密匹配的高效制冷系統，配以大面積蒸發器，保證機組保證全天候最優節能運行

3) 采用高效穩定的渦旋式壓縮機,保障機組的高壽命和高能效比

4) 具有超強網絡管理功能，可以遠程登陸主機進行查看和管理。提供標準的通信協議，可選SNMP/RS485通訊接口，支持遠程開關機和管理功能，支持遠程告警及查詢和故障處理；

5) 靈活的群控組網和主備機切換功能，實現機組自動切換、輪流值班功能

6) 機組適用于嚴寒地區，選配低溫運行組件在-40℃的低溫下機組仍可運行

7) 機組結構緊湊占地面積小，并可以全正面維護，機組可實現全正面維護結構，維護方便簡易；

8) 配有7英寸彩色觸摸顯示屏，人性化的操作界面；智能顯示機組運行狀態及報警信息、，記錄各主要部件的運行時間，可設置參數自動保護；

9) 采用優質零部件，保證機組的高可靠性；機組按高達10年以上的運行壽命設計，每一件產品均經過嚴格苛刻的檢驗和試驗；

10) 多種送風方式、多種制冷型式及多種選配組件，滿足用戶的各種需求；

二、TF機房精密空調詳細設計說明

3.1、先進可靠智能化控制系統

1) 先進智能精確的微電腦控制系統

2) 7吋全中文彩色觸摸屏顯示

3) 多級密碼保護，防止誤操作，具有專家故障診斷功能

4) 人性化的操作界面，操作維護簡便

5) 智能顯示機組運行狀態及報警信息，記錄各主要部件的運行時間

6) 具有來電自啟動及延時設定功能

3.2、大風量、高顯熱比設計

1) TF精密空調使用大風量低能耗的后傾離心風機，保證機組可以能提供90%以上的顯熱比，適應機房的應用環境，可避免過度除濕和送風帶霧。

3.3、高可靠性、高能效、環保設計

1) TF系列采用國際環保的R410A高能效比渦旋壓縮機，免維護的后傾離心風機，配以知名品牌的制冷配件、電氣元件，同時機組按高達10年以上的運行壽命設計，每一件產品均經過嚴格苛刻的檢驗和試驗，保證機組具有高能效比、高可靠性。

2) 高可靠性柔性渦旋壓縮機，具備超強可靠性，滿足數據機房7*24小時關鍵應用的苛刻要求。

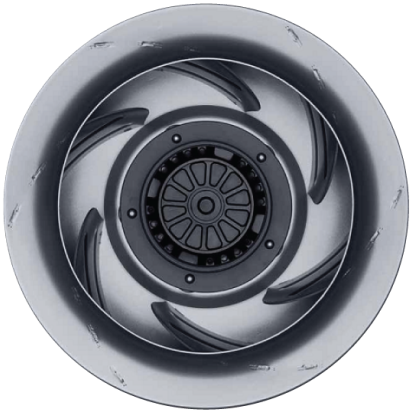

3.4、高能效、低噪音、大風量風機設計

1) 采用高效率、高可靠性的后傾離心AC風機或選配無級調速后傾離心EC風機，具有風量大、運行平穩、送風距離遠及靜壓范圍調節寬廣等特點。

3.5、無極調速低噪音風冷冷凝器設計

1) 風冷冷凝器采用耐腐鋼材及戶外防腐處理，具有良好的剛性和防腐性能，適應多種環境條件。

2) 采用防護等級IP65的無極轉速控制器調節風扇轉速，實現節能、低噪。

3.6、全正面維護結構設計設計

1) 機組結構設計緊湊占地面積小，可維護性強，可實現全正面維護結構，用戶可很簡便進行日常維護及操作，并且機組內的標識清楚明了。

3.7、強大的網絡管理功能設計

1) 靈活的主備機切換功能，實現機組自動切換、輪流值班功能。

2) 方便的遠程開關機和管理功能。

3) 遠程告警及查詢、故障處理。

4) 可選SNMP/RS485通訊接口，提供標準的通信協議。

5) 支持以WEB方式登陸機組控制系統，查看機組運行狀態，支持遠程進行狀態設計和調節。

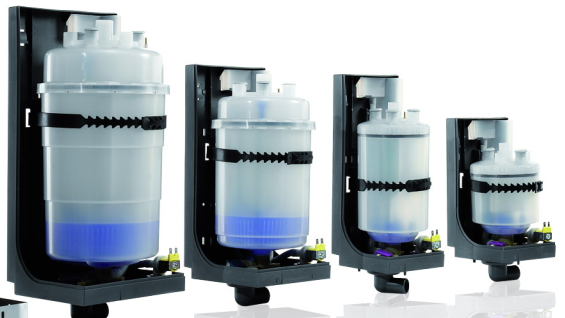

3.8、高效的加濕系統

采用高品質專業的電極式加濕器，適應水質差的地區使用，控制板配置先進的加濕度控制方式。用戶可根據需要，調節需要的加濕量。該加濕罐具有使用壽命長、加濕效率高、適應各種水質等特點，維護操作十分簡易。

3.9、高效的加熱系統

1) 機組配置正溫度系數陶瓷式PTC電熱器，該加熱器具有加熱速度快、散熱效率高且安全可靠的優點。

2) 且內部配有兩級溫控保護系統，避免過熱，保證機組的安全。

3.10、超寬的室外運行環境

1) 采用無極調速的變頻驅動冷凝風機，標準機型可以-20℃ ~ +45℃范圍內正常制冷工作；

2) 選配低溫組件后，機組可在-40℃ ~ +45℃范圍內制冷工作。

3.11、高效率空氣過濾器

1) 機組配置G4/MERV8級空氣過濾器，可保證機房達到要求的潔凈度?？煞厦绹?guó)ASHRAE52-76標準，提供的過濾器保證機房的潔凈度達到C級機房的要求(直徑大于0.5mm的灰塵粒子濃度￡18000粒/升)。

2) 提供選配更高過濾等級的F5空氣過濾器。

3.12、量身定制非標設計

1) TF系列具有多種送風方式、多種制冷型式及多種選配組件，滿足用戶的各種需求，并可為用戶提供各種非標定制方案。

三、TF系列5kW-30kW技術參數

TF慧風系列風冷/水冷型技術參數
室內機型號 （上/下送風）	T-005UA T-005DA	T-007UA T-007DA	T-012UA T-012DA	T-017UA T-017DA	T-020UA T-020DA	T-025UA T-025DA
總制冷量 -kW	5.5	7.5	12.5	17.5	21.2	27.5
顯制冷量 -kW	5.2	6.8	11.3	15.9	19.1	25
顯熱比 -%	94.5	90.7	90.4	90.9	90.1	90.9
風量 -m3/h	2000	2250	2850	5000	6200	6700
風機類型	AC/EC	AC/EC	AC/EC	AC/EC	AC/EC	AC/EC
電加熱量 -kW	3	3	4	6	6	6
加濕量 -kg/h	2.5	2.5	4	4.5	4.5	5
加濕器類型	電極式	電極式	電極式	電極式	電極式	電極式
過濾等級	G3	G3	G3	G4	G4	G4
機組重量 -kg	118	128	178	300	318	338
機組寬度 -mm	550	550	650	750	750	850
機組深度 -mm	450	450	550	700	700	700
機組高度 -mm	1750	1750	1850	1900	1900	1900
電源型式	220V/50Hz/1Ph	220V/50Hz/1Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph
滿載電流FLA -A	15.6	17.6	16.0	19.5	27.5	30.9
銅管接口 -mm	10/12	10/12	12/16	16/16	16/16	16/22
冷凝排水管接口 -mm	20	20	20	20	20	20
加濕進水管接口-母螺紋	3/4”G	3/4”G	3/4”G	3/4”G	3/4”G	3/4”G
制冷型式	風冷	風冷	風冷	風冷/水冷	風冷/水冷	風冷/水冷
送風型式	上/下	上/下	上/下	上/下	上/下	上/下
單/雙系統	單系統	單系統	單系統	單系統	單系統	單系統
制冷劑類型	R410A	R410A	R410A	R410A	R410A	R410A
風冷室外機(建議)	TSF08	TSF12	TSF18	TSF24	TSF32	TSF38
單雙系統	單系統	單系統	單系統	單系統	單系統	單系統
室外機數量	1	1	1	1	1	1
機組重量 -kg	28	40	67	105	110	120
機組深度 –mm	455	455	455	990	990	990
機組寬度 -mm	800	800	800	1374	1374	1374
機組高度 -mm	790	790	1240	689	689	695
安裝腳高度	-	-	-	450	450	450
電源型式	220V/50Hz/1Ph	220V/50Hz/1Ph	220V/50Hz/1Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph
滿載電流FLA -A	1.5	1.5	3.0	2.0	2.0	2.8
銅管接口 -mm	10/12	10/12	12/16	16/22	16/22	16/22

備注：

1、風量數據基于設定最高風機轉速，實際運行根據需求動態調節。

2、冷量數據基于24℃/50%RH回風溫度，45℃冷凝溫度。

3、室內機滿載電流中包括了室外機的滿載電流。

4、選配件包括低溫組件、延長組件、雙電源、漏水檢測。

5、標準風冷型機組室外工作溫度范圍-15℃以上，選配低溫組件后室外工作溫度范圍-35℃以上。

四、TF系列30kW-100kW系列參數

TF慧風系列風冷/水冷型技術參數
室內機型號 （上/下送風）	T-030UA T-030DA	T-035UA T-035DA	T-040UA T-040DA	T-050UA T-050DA	T-045UA T-045DA	T-055UA T-055DA	T-065UA T-065DA	T-070UA T-070DA	T-080UA T-080DA	T-090UA T-090DA	T-100UA T-100DA
總制冷量 -kW	32.5	37.7	41.8	50	43.5	50.1	65.1	71.1	83.6	92.1	100.9
顯制冷量 -kW	29.3	34	38.1	45	39.2	45.2	58.8	64	75.3	83.6	91.1
顯熱比 -%	90.2	90.2	91.1	90.0	90.1	90.2	90.3	90.0	90.1	90.8	90.2
風量 -m3/h	8325	8620	10500	12400	10500	12400	16650	17240	21000	22600	24800
風機類型	AC/EC	AC/EC	AC/EC	AC/EC	AC/EC	AC/EC	AC/EC	AC/EC	AC/EC	AC/EC	AC/EC
電加熱量 -kW	6	6	9	9	9	9	9	9	12	12	12
加濕量 -kg/h	8	8	10	10	10	10	10	10	12	12	12
加濕器類型	電極式	電極式	電極式	電極式	電極式	電極式	電極式	電極式	電極式	電極式	電極式
過濾等級	G4	G4	G4	G4	G4	G4	G4	G4	G4	G4	G4
機組重量 -kg	433	438	468	528	478	568	688	718	768	806	888
機組寬度 -mm	1126	1126	1326	1326	1326	1326	1826	1826	2026	2026	2226
機組深度 -mm	990	990	990	990	990	990	990	990	990	990	990
機組高度 -mm	1975	1975	1975	1975	1975	1975	1975	1975	1975	1975	1975
電源型式	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph
滿載電流FLA -A	32.8	35.7	43.2	48.2	42.4	52.8	61	63.9	77.2	82.2	87.2
銅管接口 -mm	16/22	16/22	16/22	16/22	16/22	16/22	16/22	16/22	16/22	16/22	16/22
冷凝排水管接口 -mm	20	20	20	20	20	20	20	20	20	20	20
加濕進水管接口-母螺紋	3/4”G	3/4”G	3/4”G	3/4”G	3/4”G	3/4”G	3/4”G	3/4”G	3/4”G	3/4”G	3/4”G
制冷型式	風冷/水冷	風冷/水冷	風冷/水冷	風冷/水冷	風冷/水冷	風冷/水冷	風冷/水冷	風冷/水冷	風冷/水冷	風冷/水冷	風冷/水冷
送風型式	上/下	上/下	上/下	上/下	上/下	上/下	上/下	上/下	上/下	上/下	上/下
單/雙系統	單系統	單系統	單系統	單系統	雙系統	雙系統	雙系統	雙系統	雙系統	雙系統	雙系統
制冷劑類型	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
風冷室外機 (建議型號)	TSF42	TSF52	TSF62	TSF62	TDF62	TDF70	TDF85	TSF52	TSF62	TSF62	TSF70
單雙系統	單系統	單系統	單系統	單系統	雙系統	雙系統	雙系統	單系統	單系統	單系統	單系統
室外機數量	1	1	1	1	1	1	1	2	2	2	2
機組重量 -kg	130	140	150	150	160	160	230	140	150	150	150
機組深度 -mm	1273	1273	1273	1273	1273	1273	1273	1273	1273	1273	1273
機組寬度 -mm	1574	1574	1874	1874	2074	2074	2374	1574	1874	1874	1874
機組高度 -mm	695	695	689	689	689	689	695	695	689	689	689
安裝腳高度	450	450	450	450	450	450	450	450	450	450	450
電源型式	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph
滿載電流FLA -A	2.8	2.8	4.0	4.0	4.0	4.0	5.6	2.8	4.0	4.0	4.0
銅管接口 -mm	16/22	22/28	22/28	22/28	22/28	22/28	22/28	22/28	22/28	22/28	22/28
